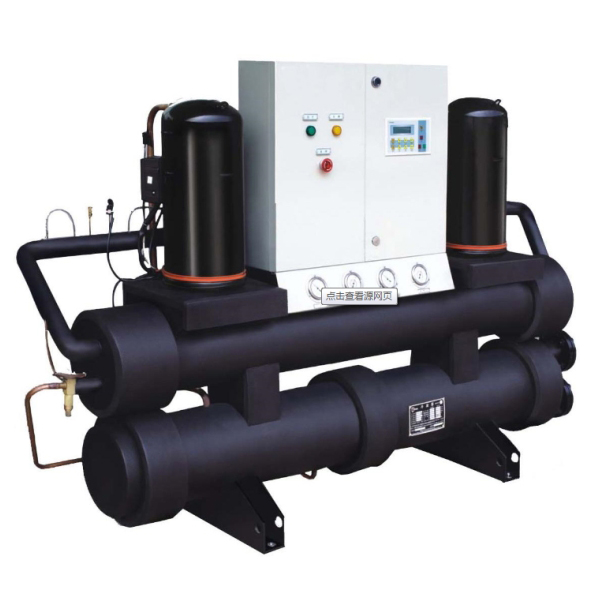

水冷式冷水機 (螺桿式單機頭）

GIC-W系列水冷式冰水機采用單極蒸發器壓縮回路

，并具有壓縮機過載保護

、泵浦過載保護

、逆相缺相警示

、高壓力保護等裝置，機器性能更為穩定

，壽命更長

。此系列產品主要應用冷熱交換的原理進行工作

。適用于工業中的冷卻領域，且不受環境溫度的影響

，是現代工業中不可缺少的冷卻配置設備

。

詳情咨詢>> 在線訂購>>

產品介紹

產品簡介

GIC-WS系列單機頭螺桿式冷水機應用于橡膠、塑膠

、石油

、化工、電子

、造紙

、紡織、釀造

、制藥

、機械、食品

、飲料

、真空鍍膜、電鍍

、中央空調等諸多領域

。該機型系列普遍應用于集中供冷的方式，方便集中管理可以定制為耐酸堿型機種

，符合客戶特殊工藝之特殊需求

，可以定制為低溫型機種，配合低溫載冷劑

，以達到客戶特殊工藝之特殊需求

。

產品特點

1）性能卓越
●主機采用國際先進的最新第三代5:6非對稱轉子齒形半封閉螺桿式壓縮機，電機及壓縮機一體化，無軸封之滲漏顧慮

● 兩臺或多臺壓縮機有輪回啟動

、停機控制程序

，均衡各機頭零組件之負荷，延長機組使用壽命

● 兩臺或多臺壓縮機采用多套制冷回路

，其中一個回路須檢修保養時

，其余回路仍可正常運行，具有備用功能
● 壓縮機采用卸載降壓啟動

，避免對電網的沖擊

2）安裝便捷
● 機組結構緊湊

，占地面積小，節省機房的空間
● 整機出廠時

，已經過嚴格調試并定時運轉完成

，能達到現場使用的狀態

● 機組振動極小，基礎不需要隔振措施

，安裝簡單
● 安裝時只需要連接蒸發器冷凍水管和冷凝器冷卻水管

3）運行維護費用低
● 機組可依據負荷的需求實行智能化程序控制：0-25-50-75-100%的容量控制

，節省能耗
● 螺桿式壓縮機的零件總數只有往復式的十分之一，結構簡單

，易損件少

，對濕度行程不敏感，故障率極低
● 內置油分離器

，采用三段式濾油機構

，最佳油氣分離，包覆式設計

，可將壓縮機運轉噪音降到最低
● 螺桿式壓縮機無故障率運行可達4萬小時以上

4）安全保護功能齊全
● 壓力保護：高壓保護和低壓保護電氣自動保護裝置
● 電機保護：欠電壓保護

，缺相保護，逆相保護

，過載保護

，電機過熱保護，缺油保護
● 防凍保護：當冷凍水溫度過低時

，機組自動停機
● 安全閥保護：當冷媒壓力超過一定數值時

，安全排氣閥會自動開啟

5）人性化微電腦控制系統
● 標準版本為日本邦普微電腦控制系統，全中文顯示

，操作方便
● 特別版本為可選

，日本邦普PLC可編程觸摸控制器，人機界面

，全中文顯示
● 自動監測冷水出水溫度

，系統通過自動調節壓縮機，有效跟蹤現場使用負荷
● 顯示屏直觀明了

，可隨時讀出運行中的各項數據以供參考

● 故障時能及時自動警報

，并發出故障代碼以提示處理
● 可依據現場的需要輸出相關反饋信息至其它的主控系統
● 可依據現場的需要對原有內容進行修正

，如容調所處位置，機組各保護點

，壓力等

機型規格

型號		GIC-30WS	GIC-40WS	GIC-50WS	GIC-60WS	GIC-80WS	GIC-90WS	GIC-100WS	GIC-120WS
制冷量	KW	99.9	134.2	166.7	204.6	248.6	320.8	352.6	424.4
	×103 Kcal/hr	85.9	115.4	143.4	176.0	213.8	275.9	303.2	365.0
	×103 Btu/hr	340.9.	458.0	568.9	698.2	848.4	1094.8	1203.3	1448.3
	RT	28	38	47	58	71	91	100	121
制冷劑	類型	R22
	填充量	17	23	29	35	46	52	58	70
	控制方式	感溫式外部均壓膨脹閥
壓縮機	形式	先進非對稱之半封閉螺桿式（單機頭）
	壓縮機功率（HP）	30	40	50	60	80	90	100	120
	制冷運轉額定電流（A）	38	51	64	77	102	115	128	154
	容量控制范圍	0,25,75,100％（25％為啟動）
	潤滑油填充量（L）	9	9	11	11	13	13	13	13
	油加熱器功率	150	150	150	150	300	300	300	300
冷凝器	形式	殼管式
	冷凍水管接口（PT）	2.5"	2.5"	2.5"	2.5"	3"	3"	4"	4"
	冷卻水流量（m3/hr）	18.9	25.4	31.5	38.7	47.0	60.7	66.7	80.3
	水壓降（Kpa）	38	43	43	43	43	48	45	45
蒸發器	形式	殼管式
	冷凍水管接口（PT）	2.5"	2.5"	2.5"	2.5"	3"	3"	4"	4"
	冷卻水流量（m3/hr）	17.2	23.1	28.7	35.2	42.8	55.2	60.7	73
	水壓降（Kpa）	32	33	33	38	38	43	40	42
安全保護裝置		高低壓保護，防凍防熱保護，安全閥，過載保護，欠相逆相保護，欠電壓過電壓保護，水流保護等
外形尺寸	長L	2580	2640	2600	3060	3110	3055	3055	3135
	寬W	900	900	900	900	1100	1100	1100	1100
	高H	1335	1335	1430	1430	1540	1780	1780	1850
噪音值	dB(A)	62	64	65	66	66	68	68	68
整機重量	Kg	850	1050	1270	1450	1750	2280	2480	2600
運行重量	Kg	900	1100	1450	1580	1900	2380	2580	2800
建議配置	泵浦功率（KW）	3.7	3.7	5.5	5.5	7.5	7.5	7.5	7.5
	泵浦流量（L/min）	600	600	800	800	1100	1100	1100	1100
	泵浦揚程(M)	20	20	20	20	21	21	21	21
	水箱容量（T）	2	2	3	3	4	4	4	4

型號		GIC-140WS	GIC-150WS	GIC-160WS	GIC-180WS	GIC-200WS	GIC-225WS	GIC-250WS	GIC-270WS
制冷量	KW	448.8	511.5	550.0	601.8	648.9	760.8	825.0	850.8
	×103 Kcal/hr	386.0	439.9	473.0	517.5	558.0	654.3	709.5	731.7
	×103 Btu/hr	1531.6	1745.6	1877.0	2053.7	2214.5	2596.3	2815.4	2903.5
	RT	127	145	156	171	184	216	234	242
制冷劑	類型	R22
	填充量	81	87	93	104	116	131	145	157
	控制方式	感溫式外部均壓膨脹閥
壓縮機	形式	先進非對稱之半封閉螺桿式（單機頭）
	壓縮機功率（HP）	140	150	160	180	200	225	250	270
	制冷運轉額定電流（A）	179	192	205	231	256	288	320	346
	容量控制范圍	0 ，25,75，100％（25％為啟動）
	潤滑油填充量（L）	13	19	19	23	23	23	23	23
	油加熱器功率	300	300	300	300	300	300	300	300
冷凝器	形式	殼管式
	冷凍水管接口（PT）	4"	4"	4"	4"	4"	5"	5"	5"
	冷卻水流量（m3/hr）	84.9	96.8	104.1	113.9	122.8	144.0	156.1	161.0
	水壓降（Kpa）	48	48	48	49	49	48	51	53
蒸發器	形式	殼管式
	冷凍水管接口（PT）	4"	4"	4"	4"	4"	5"	5"	5"
	冷卻水流量（m3/hr）	77.2	88.0	94.6	103.5	111.6	130.9	141.9	146.4
	水壓降（Kpa）	44	44	45	45	47	44	47	49
安全保護裝置		高低壓保護，防凍防熱保護，安全閥，過載保護，欠相逆相保護，欠電壓過電壓保護，水流保護等
外形尺寸	長L	3135	3135	3135	3200	3275	3300	3300	3300
	寬W	1100	1100	1100	1100	1100	1100	1100	1100
	高H	1850	2000	2000	2100	2100	2100	2100	2100
噪音值	dB(A)	69	70	71	72	72	73	73	73
整機重量	Kg	2880	3180	3280	3400	3600	4300	4450	4600
運行重量	Kg	3150	3450	3550	3700	3900	4550	4650	4800
建議配置	泵浦功率（KW）	7.5	11	11	11	11	15	15	15
	泵浦流量（L/min）	1100	2650	2650	2650	2650	3000	3000	3000
	泵浦揚程(M)	21	21	21	21	21	25	25	25
	水箱容量（T）	4	5	5	5	5	6	6	6
